箱型钢梁简介

钢箱梁又称钢板箱形梁，是大跨径桥梁常用的结构形式。一般用在跨度较大的桥梁上，因外型像一个箱子故叫做钢箱梁。箱形梁桥的优点：1、重量轻、省钢。由于箱形梁更能有效地发挥钢板的承载能力，因此采用正交异性钢桥面板和用薄钢板作梁肋与底板的箱形梁，节省钢材20％左右，跨径愈大愈节约。并由于上部结构的自重减轻，桥梁下部结构造价一般可降低5％～15％。2、抗弯和抗扭刚度大。这是由闭合空心截面的特性所决定的，在材料数量相同时可较其他截面形式提供更大的抗弯和抗扭刚度，所以特别适用于曲线桥和承受较大偏心荷载的直线桥。3、安装迅速。便于养护箱形梁可以在工厂制成大型安装单元，从而减少工地连接螺栓数量。在施工时便于纵向拖拉或用顶推法架设。箱形梁结构简单、油漆方便，且由于内部为闭合空间，更容易抗锈蚀。4、适宜于做成连续梁。这是由于其截面形式能提供几乎相等的承受正、负弯矩的能力。5、结构新颖，外形简洁、美观。

钢箱梁示意图

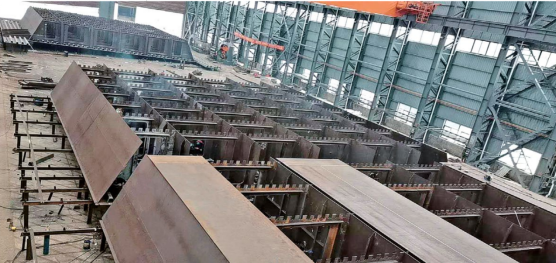

钢箱梁车间加工示意图
